隔膜計量泵的應用范圍
時間：2019/9/26 來源：浙江揚子江泵業有限公司
隔膜式計量泵利用特殊設計加工的柔性隔膜取代活塞，在驅動機構作用下實現往復運動，完成吸入-排出過程。氣動隔膜計量泵其有四種材質：鋁合金、鑄鐵、塑料、不銹鋼。隔膜計量泵電動隔膜計量泵其有四種材質：鋁合金、鑄鐵、塑料、不銹鋼。隔膜計量泵根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚偏氟乙烯、聚四六乙烯。以滿足需要。安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質。
隔膜計量泵的閥體類型選擇閥體的選擇是隔膜計量泵選擇中zui重要的環節。隔膜計量泵閥體種類很多，常用的有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10種。在選擇閥門之前，要對控制過程的介質、工藝條件和參數進行細心的分析，收集足夠的數據，了解系統對隔膜計量泵的要求，根據所收集的數據來確定所要使用的閥門類型。在具體選擇時，可從以下幾方面考慮：

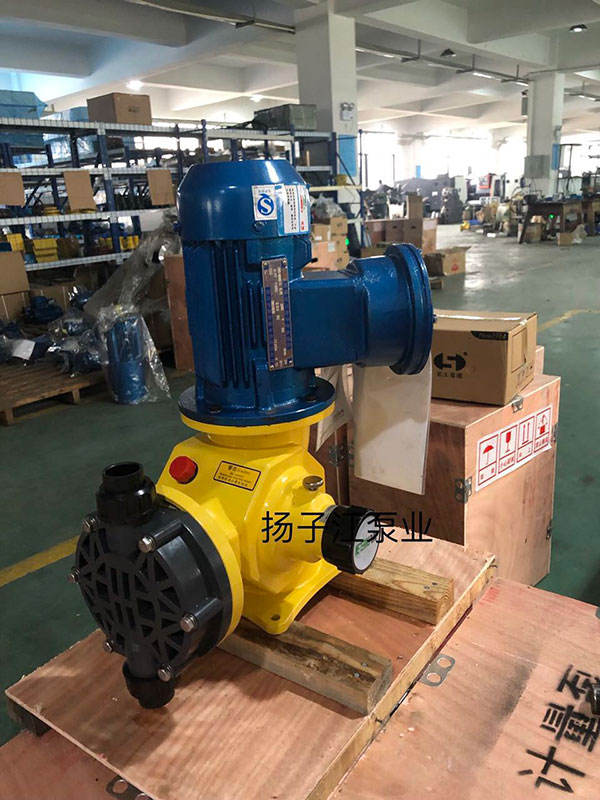

計量泵
隔膜計量泵的應用范圍
(1)閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。
(2)耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。
(3)耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。
(4)介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。
(5)防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量系數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。
隔膜計量泵口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對隔膜計量泵進行Cv計算，并提供隔膜計量泵設計說明書。從隔膜計量泵的Cv計算到閥的口徑確定，一般需經以下步驟:
1)計算流量的確定�，F(xiàn)有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin.
2)閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數)，再確定計算壓差。
3)計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin.
4)選用Cv。根據Cmax,在所選擇的產品標準系列中選取>Cmax且與其zui接近的一級C.
5)隔膜計量泵開度驗算。一般要求zui大計算流量時的開度≯90%，zui小計算流量時的開度≮10%。
6)隔膜計量泵實際可調比的驗算。一般要求實際可調比≮10
7)閥座直徑和公稱直徑的確定。驗證合適后，根據C確定。
隔膜計量泵流量特性的選擇可以通過理論計算，但所用的方法和方程都很復雜。目前多采用經驗準則，具體從下幾方面考慮:①從調節系統的調節質量分析并選擇;②從工藝配管情況考慮;③從負荷變化情況分析。
選擇好隔膜計量泵的流量特性，就可以根據其流量特性確定閥門閥芯的形狀和結構，但對于像隔膜閥、蝶閥等，由于它們的結構特點，不可能用改變閥芯的曲面形狀來達到所需要的流量特性，這時，可通過改變所配閥門定位器的反饋凸輪外形來實現。
