DL系列立式多級離心泵安裝方法
時間：2010/5/9 來源：浙江揚子江泵業有限公司
一、安裝
1. 安裝前檢査水泵和電機的完好惰況.
2. 泵安裝位置應盡可能靠近水源處

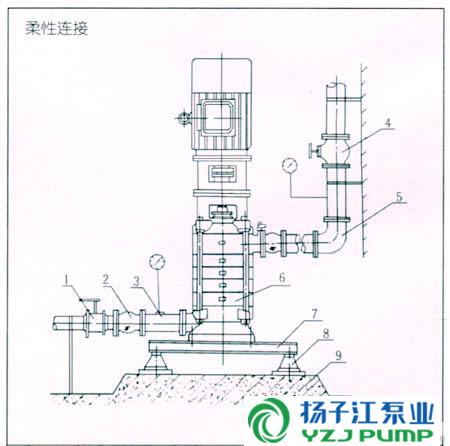

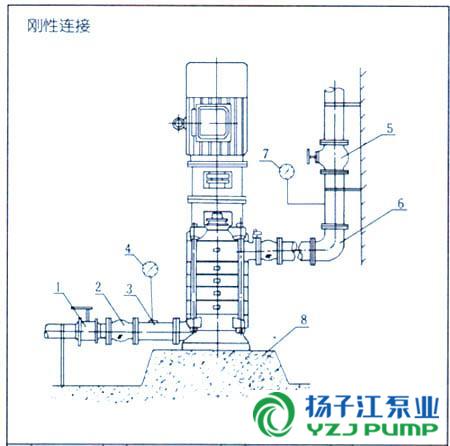

3. 泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示.
4. 直接安裝可將泵安放在基礎上墊高30-40毫米（準備充填水泥漿之用).然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后.重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母.
5. 安裝管路吋，逬、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量.
6. 泵用于有吸程場合，進水管端應裝有底闥.并且進出口管路不應有過多彎道.同時不得有漏水.漏氣現象存在.
7. 在逬口管路上好裝有過濾網，以防雜質進入葉輪內部.濾網的有效面積應是進水管面積的3~4倍，以保證液體的自由暢通
8. 為了維護和使用方便安全，在泵的進.出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表.以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命
9.逬口如需擴徑連接，請選用偏心異徑管遒接頭
|
編號 |
名稱 |
編號 |
名稱 | |
|
1 |
球閥 |
1 |
球閥 | |
|
2 |
撓性接頭 |
2 |
撓性接頭 | |
|
3 |
取壓直管 |
3 |
取壓直管 | |
|
4 |
真空壓力表 |
4 |
閘閥 | |
|
5 |
閘閥 |
5 |
彎管 | |
|
6 |
彎管 |
6 |
泵 | |
|
7 |
壓力表 |
7 |
聯接板 | |
|
8 |
水泥臺座 |
8 |
JGD型隔振器 | |
|
|
|
9 |
水泥臺座 |
